高低壓水的切換及排氣系統。可提供高低壓的水源,在本系統分別有兩個水閥和一個排氣閥,高壓水 閥與高壓水相連接,低壓水閥與低壓水相連接。在密 封系統中,設置一個排氣閥,存在氣體時,排氣閥打開，將密封系統中的氣體排出。
密封環
密封環直接與腐蝕性泥漿接觸,它的使用壽 命長短直接影響泵的使用性能。采用整體錐型密 封環見圖1) ，這是一種新型的密封環,在石油礦 場泥漿泵的活塞桿上密封,使用效果好,具有摩擦 阻力小,裝卸方便使用壽命長的特點。
泥漿閥
泥漿閥就其結構形式來講,可分為球閥、錐閥 和板閥,就其復位能力講又分為彈貫閥和自重閥。 球閥為線性密封,錐閥和板閥為面密封。球閥在 大通經和高壓力下難以做到完全密封,因?yàn)槎际?剛性接觸不易做到密閉,板閥具有彈性的橡膠密 封,由彈簧和自重復位,密封可靠。

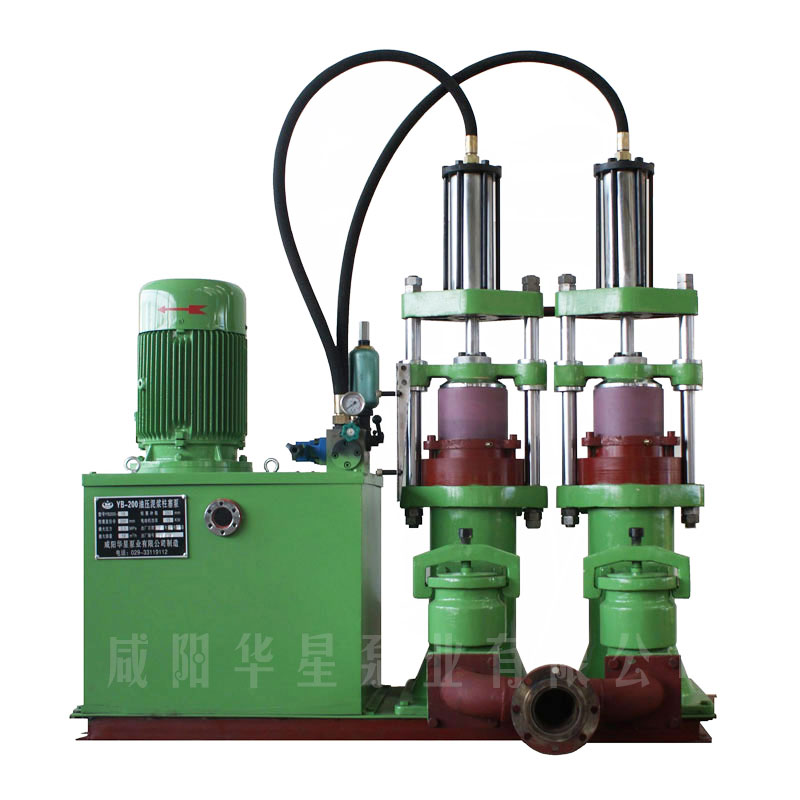

陶瓷泥漿泵的結構
